SOLIDWORKS草圖的快速控制|產品技巧

2016-09-15  by:CAE仿真在線  來源:互聯網

 草圖是三維設計軟件的基礎,設計表達通過草圖完成初步的設計意圖。在SOLIDWORKS中,提供了強大的草圖工具幫助工程師快速完成對裝配體或者是零件的草圖控制。

裝配體結構下,對于可見面的草圖控制,可以直接選取相關面,編輯草圖自動進入相關的編輯狀態,使用時可以很大程度的忽略對設計樹的依賴。

整體的草圖布局可以通過觀閱草圖尺寸來獲取最準確的尺寸信息,利用草圖提供的便捷功能,可以直接應用線段自帶的中點屬性來完成位置控制。

針對那些需要修改的草圖,很大程度上已經設定了一些關鍵配合,這種時候做出大的改動需要改變之前的配合部署,很不方便,可以使用獨立拖動單一的草圖實體來改變那些已經被定義的草圖位置。

而改變會自動捕捉到裝配體或者零件中,真正意義完成了自頂向下的草圖控制。

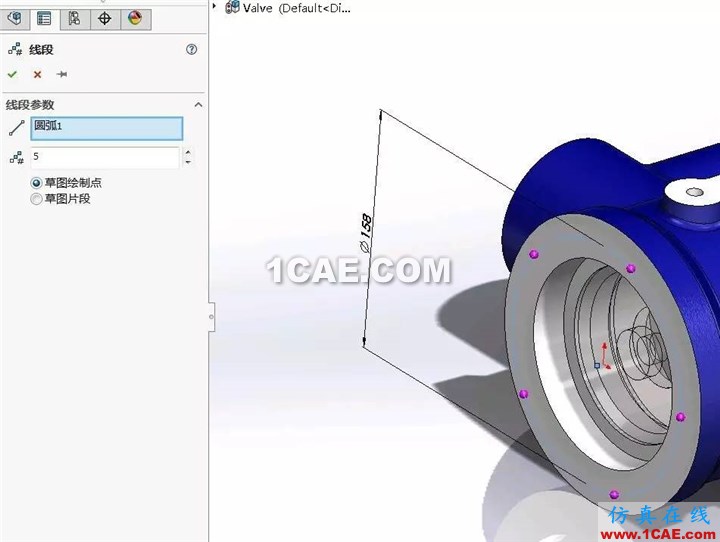

同樣的,對于添加外部特征的零件,也可以通過定義草圖的位置來實現。比如上圖中需要給裝配體添加異型孔向導,可以應用線段的分段功能實現平均分布。這些都只是草圖功能中的一小部分,整理出來方便大家理解,大家可以在視頻中學習到具體的操作。

操作源文件提供的是SOLIDWORKS 2016版操作文件和x_t通用格式文件,如果您的SOLIDWORKS版本較低,請使用通用格式文件。
