搜索HyperMesh的bathMesher使用
2016-10-18 by:CAE仿真在線 來源:互聯網
bathMesher批處理功能能實現自動幾何清理和網格劃分,遵循設定好的幾何清理標準和網格劃分標準。通過菜單打開bathMesher后通過菜單Configuration設置批處理標準,默認的如圖1所示。
圖1
可以通過右邊的按鍵自己添加批處理標準,需要指定文件Criteria Files(網格劃分標準)和Parameter Files(幾何清理標準)。
設置完成后,需要通過Run Setup指定需要處理的文件來源位置和輸出位置,如圖2所示。
圖2
之后點擊右邊的第一個按鍵添加具體文件,添加后通過Mesh Type指定遵循的標準,如圖3。
圖3

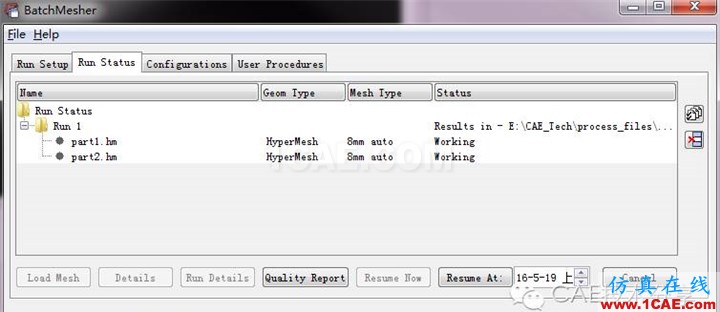

設置完成后即可點擊submit提交,工作過程中如圖4所示。
圖4
一旦完成,會顯示Done,之后點擊下面的Load Meh即可打開HyperMesh查看處理后的模型,如圖5所示。
圖5
