原文見FLUENT用戶文檔25.5.2.5.1
===========================================

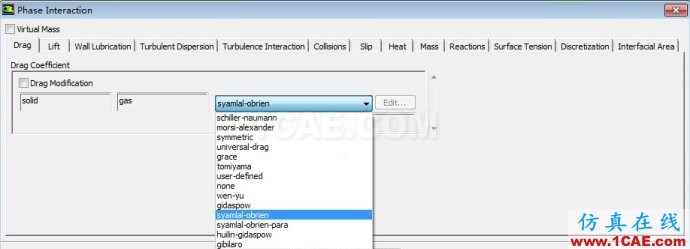

FLUENT中提供了眾多的Drag函數模型,用于描述多相流中相間的相互作用力。如下圖中所示。
1、ishii模型
此模型只有在boiling模型被激活時才可用。詳細表達式見FLUENT理論文檔式(17-402)
2、schiller-naumann模型
模型描述方式見理論文檔式(17-167)。此模型為默認模型,對于所有的液-液多相流計算均可使用。在使用均相PBM模型時,若相間界面積從PBM變量直接計算的情況下,可用使用schiller-naumann-pb模型。
3、morsi-alexander模型
模型描述方式見理論文檔式(17-171)。Morsi-alexander模型是最完整的模型,適用于很大范圍的雷諾數流動問題。然而該模型的計算穩定性要弱于其他模型。
4、symmetric模型
使用式(17-177)計算相間曳力。計算域中某一相在某一區域為次相(分散相)而在另一區域為主相(連續相)時建議使用symmetric模型。例如,向充滿一半水的容器底部注入空氣,此時容器下半部分空氣為分散相,而在容器上半部分空氣為連續相。Symmetry模型在multi-Fluid VOF Model中為默認方法,該模型在歐拉多相流中也可使用。
5、grace模型
模型描述方式見理論文檔式(17-182)。在氣液多相流中,當氣泡存在多種形狀(如球形、橢球形或膠囊形等)時推薦使用此模型。
6、tomiyama模型
模型描述方式見理論文檔式(17-188)。此模型與grace模型類似。
7、anisotropic模型
此模型推薦用于自由表面流模擬中。在相間界面法向曳力較強,而切向曳力較弱的情況下使用。
8、universal-drag模型
Universal-drag模型適用于當流動特征尺度遠大于液體/泡泡的平均尺寸時的泡泡-液體及液滴-氣體流動。該模型適用于液滴/氣泡具有多種形狀的情況下。模型描述見fluent理論文檔式(17-192)。當選擇使用universal-drag模型時,必須設置表面張力系數。
9、wen-yu模型
模型描述方式見理論文檔式(17-227)。該模型適用于次相體積分數明顯低于主相的稀疏相流動。在使用均相PBM模型時,用戶可以使用wen-yu-pb模型。
10、gidaspow模型
模型描述方式見理論文檔式(17-229)。此模型適用于稠密流化床模擬中。
11、syamlal-obrien模型
模型描述方式見理論文檔式(17-214)。顆粒計算時使用此模型。
12、syamlal-obrien-para模型
選用此模型可以對syamlal-O'Brien模型參數進行設置。見理論文檔式(17-224)。此模型標記出使用syamlal-O'Brien模型對床層膨脹的欠預測及過預測。模型設置對話框如下圖所示。
有兩個參數需要輸入:
Void Fraction
最小流化條件下氣相的體積分數。
Minimum Fluidization Velocity
期望的或實驗決定的名義氣相最小流化速度
一旦用戶輸入這些參數值,當點擊按鈕validate/Apply之后軟件會自動計算系數c1及d1(方程17-225),同時在TUI窗口顯示相應的信息。用戶應當檢查這些信息以確保與設置值保持一致。
Important: 如果用戶在Create/Edit Materials 對話框中改變了材料數學,或在Secondary Phase對話框中改變粒子直徑,則在計算c1與d1前必須重新初始化流場或者至少進行一次迭代計算。否則計算過程中可能會使用不正確的屬性參數。
syamlal-obrien-para模型只適用于Geldart B類粒子流化床
13、 syamlal-obrien-symmetric
該模型方程見理論文檔式17-235。此模型適合于固-固多相流。
14、huilin-gidaspow
該模型方程見理論文檔式17-231。此模型提供了一個較好的混合函數用于從稠密向稀疏過渡時使用gidapow模型。
15、gibilaro
該模型方程見理論文檔式17-233。此選項用于計算流化床。
16、 constant
指定常數
18、user-defined
使用UDF函數指定。
