ABAQUS接口簡介

2017-08-18 by:CAE仿真在線來源:互聯網

1、接口優勢

Abaqus軟件具有較多良好的軟件接口,包括二維CAD接口、三維CAD接口、裝配件接口、第三方前處理軟件接口、其他CAE軟件接口等,使得Abaqus操作便捷、高效。

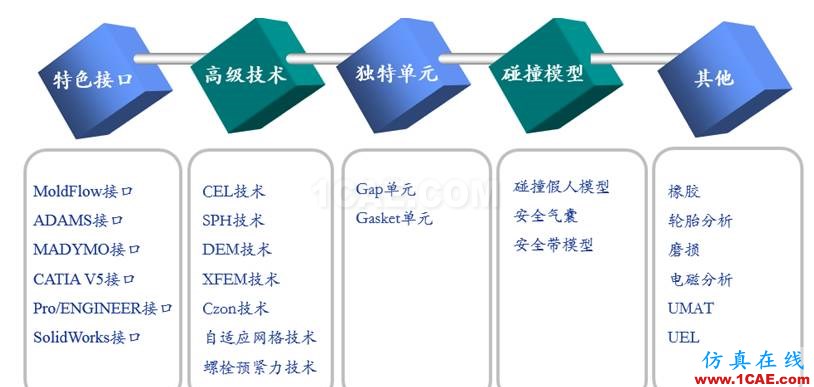

Abaqus接口示意圖

1.1 分析接口

1.1.1 MoldFlow分析接口

該附加模塊可以將MoldFlow注塑分析的結果導入到Abaqus中,為后續的分析考慮材料方向和殘余應力因素的影響。MoldFlow提供制造過程中部件的力學和熱力學材料參數以及殘余應力結果信息。力學參數(包括纖維角度因素的影響)信息由MoldFlow計算,并以沿部件厚度方向積分點位置處的正交各項異性參數的方式寫出到接口文件中。

1.1.2 MSC.ADAMS分析接口

MSC.ADAMS分析接口可以讓用戶在采用MSC.ADAMS進行多體動力學分析時使用Abaqus模型的剛度信息。MSC.ADAMS分析接口可以將Abaqus模型的剛度矩陣轉換為ADAMS/Flex需要的數據格式。

Abaqus模態中性文件(mnf)的提取

1.1.3 MADYMO聯合仿真

該附加模塊在Abaqus/Explicit中使用,可以在車輛-乘員碰撞安全模擬中使用Abaqus/Explicit和MADYMO進行聯合仿真。該分析技術可直接Abaqus/Explicit的碰撞分析和MADYMO的乘員分析進行耦合。

1.2 CAD交互接口

交互式接口能夠將CAD模型傳遞到Abaqus/CAE中。這些功能強大的附加模塊僅需鼠標輕輕一點,就可將部件或整個裝配體傳遞到Abaqus/CAE中。用戶可以在CAD軟件中修改幾何模型,使用交互式接口快速更新Abaqus/CAE的有限元模型,而不丟失任何分析特征。這些交互式接口需要在每個CAD軟件中安裝插件使用,然后在Abaqus/CAE中通過CAD連接工具建立相應的連接。

1.2.1 CATIA V5交互式接口

CATIA V5交互式接口可以使用交互式導入將CATIA V5的部件和裝配體傳遞到Abaqus/CAE中。CATIA V5模型中的材料和組定義也可以傳遞到Abaqus/CAE中。除此之外,CATIA V5交互式接口還可以直接導入CATIA V5的.CATPart 和 .CATProduct格式的模型。

CATIA V5交互式接口有以下幾點功能:

? 可使快速地從CATIA V5中傳遞模型到Abaqus/CAE中,而兩個軟件需要在同一臺電腦上同時運行。當CAD模型傳遞結束后,用戶可以繼續在CATIA V5中修改CAD設計,然后只需輕點鼠標即可將修改后的模型更新到Abaqus/CAE中。同時用戶在Abaqus/CAE中創建的任何特征,例如分區、載荷、邊界條件、集合、面等,都會在導入過程中自動重新生成。

? 可使用戶在Abaqus/CAE中修改CATIA模型中的特征參數,修改后的參數會更新CATIA和Abaqus/CAE中的模型。

? 以上兩款軟件未沒有同時運行或運行在不同的電腦上時,可手動的交互式導入。用戶可保存裝配體為.eaf格式,將其導入到Abaqus/CAE中,或者使用此文件更新Abaqus/CAE在現有的模型。另外,手動交互式導入可以在不同的Windows平臺之間運行。

? 直接導入不是交互式導入,因此也不需要使用CATIA V5交互式導入插件。只要將CATIA V5的幾何模型保存為標準的部件或裝配體格式文件,就可以直接導入到Abaqus/CAE中。用戶將不能使用直接導入功能更新Abaqus/CAE現有模型。交互式導入和直接導入為企業或供應商之間模型從CATIA V5導入到Abaqus/CAE中提供了很大的靈活性。

CATIA V5交互式接口需要Abaqus/CAE 6.8或以上版本,兼容CATIA V5 R18、R19、R20和R21。

1.2.2 Pro/ENGINEER交互式接口

Pro/ENGINEER 交互式接口可以使用交互式導入將Pro/ENGINEER的部件和裝配體傳遞到Abaqus/CAE中。除了交互式導入,Pro/ENGINEER交互式接口也包含了直接導入接口,可以寫出.enf_abq格式的部件和裝配體。.enf_abq格式文件可以接著被導入到Abaqus/CAE中。

Pro/ENGINEER 交互式接口可以使用戶在Abaqus/CAE中修改Pro/ENGINEER模型中的特征參數,例如孔徑或拉伸長度。修改后的參數會更新Pro/ENGINEER和Abaqus/CAE中的模型。

Pro/ENGINEER交互式接口交互式接口其他功能與CATIA V5交互接口相同。

1.2.3 SolidWorks交互接口

SolidWorks交互式接口可以輕松地將Solidworks中的部件或裝配體導入到Abaqus/CAE中,接著用戶可以修改Solidworks中的幾何模型,該接口自動地更新Abaqus/CAE中模型修改且不丟失任何分析特征。當用戶在使用Solidworks不斷更改設計模型而分析工具是基于Abaqus時,SolidWorks交互式接口就顯得非常有用。

SolidWorks交互式接口其他功能與CATIA V5交互接口相同。

? SolidWorks交互式接口需要Abaqus/CAE 6.8EF及以上版本,且SolidWorks 為2009 SP1及以上版本。

2 AMS 求解器

Abaqus/Standard的附加分析功能允許用戶使用自動多級子結構特征值求解器(AMS)去計算模態問題。Abaqus/AMS特征值求解器的計算性能遠超默認的Lanczos求解器,尤其是對于大規模模型需要提取大量的模態時。大量的模型測試表明,對于模態提取問題,AMS求解器要快10-25倍,這取決于模型的復雜程度。

AMS求解器示意圖
