本文主要對Abaqus的用戶子程序做基礎介紹,主要包括用戶子程序基本介紹,重點在于使用環境的配置。
一、什么是Abaqus用戶子程序
Abaqus的用戶子程序顧名思義就是用戶可通過特定的函數進行編程已便于進行一些通常方法不能實現的數據輸入,用戶可通過用戶子程序進行材料、邊界條件等的設定。通常用戶子程序以Fortran語言形式存在,文件名后綴為.for。
Abaqus可使用的子程序有很多,用戶可查看Abaqus Ducumentation下的Abaqus Analysis User‘s Guide—18.1.2 Available user subroutines。
二、用戶子程序使用環境配置
因通常用戶子程序以Fortran語言編寫,我們的電腦出了安裝ABAQUS軟件外,還需要安裝visual studio和 Fortran環境。以我使用的Abaqus 6.14-2為例,我配置了Visual Studio Ultimate 2012 英文版和Intel visual Fortran Composer XE 2013 SP1。安裝方法可參考Abaqus6.14+IVF2013+VS2013安裝設置指南。Abaqus的安裝可先可后,無影響。
軟件安裝完成后需要將Abaqus與VS和IVF進行關聯設置,主要步驟如下:
1)找到安裝IVF后的 Intel 64 Visual Studio 2012 mode,在其屬性對話框中找到其目標位置
C:\Windows\SysWOW64\cmd.exe /E:ON /V:ON /K ""D:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin\ipsxe-comp-vars.bat" intel64 vs2012" 復制加深 部分字段。
2)找到Abaqus Command,在其屬性對話框中找到其目標位置,將復制的上面字段copy到后邊,結果如下,加深部分為添加部分。注意/k后邊有一空格鍵。C:\Windows\SysWOW64\cmd.exe /k"D:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin\ipsxe-comp-vars.bat" intel64 vs2012
3)在abaqus安裝文件夾SIMULIA-Abaqus-Commands下找到abq6142.bat文件,使用記事本或編輯軟件打開,打開后如下:
添加如下命令,vcvars64.bat目標位置和步驟一Intel 64 Visual Studio 2012mode目標位置下的加深部分。

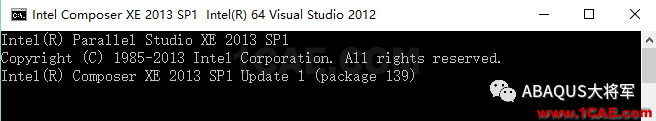

4)進行關聯驗證,在起始菜單中單擊點開Abaqus Command,顯示如下,表明關聯成功。用戶可正常使用abaqus的用戶子程序。
轉自微信公眾號: ABAQUS大將軍
