怎么打散CAD中不能分解的塊呢？【AutoCAD教程】

2017-07-17  by:CAE仿真在線  來源:互聯網

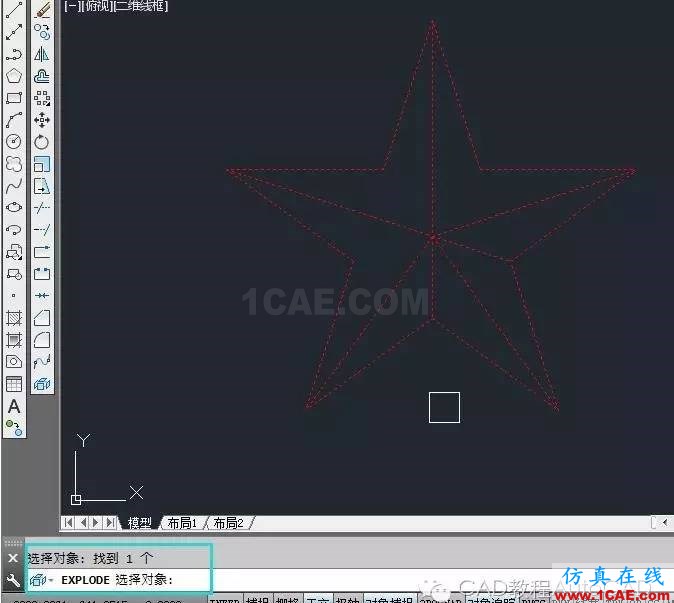

CAD中打散圖塊可以用“分解”命令(快捷鍵X)。但是如果出現定義塊時“允許分解”前面沒有打鉤,那么這個塊形成后是用X無法分解的,如下圖中所示。這時就不能用分解命令了,怎么打散不允許分解的塊呢?步驟如下:

第一步:選擇這個塊并雙擊鼠標左鍵,彈出“編輯塊定義”對話框,直接點擊確定。

第二步:不要選擇任何繪圖區的圖元,然后按CTRL+1,打開特性窗口,如下圖;

3.在特性窗口中,“塊”選項下,選擇允許分解---“是”;

這樣,這個塊就能被重新分解了。

反之,如果希望某個塊不被分解,但是定義塊時選擇了允許分解,方法同上,只要在特性窗口中的允許分解下選擇“否”,就能定義其為不允許分解了。
